三相380V变三相208V隔离变压器柜
- 产品别名:干式隔离变压器
- 可选型号:SG-30KVA
- 产品价格:点击查看最新价格
- 实用场景:1、安全隔离输出，抗冲击 2、抗干扰、滤谐波3、解决零地电压过高问题（实现输出零地电压小于0.1V）4、高温自动切断输出保护5、智能液晶显示界面
产品详情
三相380V变三相208V隔离变压器柜
一、变压器综合电气性能
项目
绕组 | 型 号（容量） | ||
SGH303-30KVA 50/60Hz |
效率≥90%
| ||
输入(D) | 输出(yn) | ||
3P380V | 3P208V(±5%) | ||
空载特性 | 空载电流 ≤2.5A | 空载损耗 760W | |
负载损耗 | ≤6500W | ||
电流（A） | 45.6A | 83.3A | |
二、主要技术参数
1、名称 三相隔离变压器柜
2 、型号 SGH303-30KVA
3 、绝缘等级 H
4 、相数 三相
5 、连接组别 D/yn11
6 、系统额定输入电压（kV） 0.38
7 、额定频率（Hz） 50/60
8 、功率因素 0.8
9 、额定容量（kVA） 30
10、工频耐受电压（kV） 3
11、阻抗电压（%） 3%-4%
12、温升限值（K） ≤100K
13、冷却方式（AN/AF） AF
14、安装条件（户内/户外） 户内

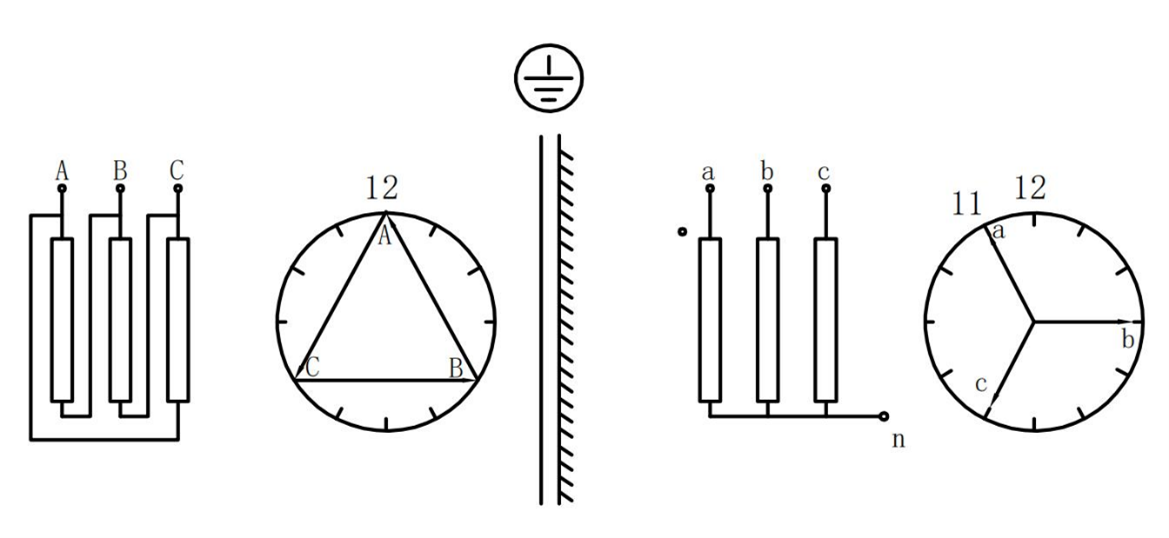

三、变压器原理图（D/yn11）
四、其它电气性能 4、1绝缘电阻测试：500V DC 绝缘电阻≥500MΩ 4、2耐压测试 (1):输入线圈与输出线圈之间：3KV/min(不含其它电子元件) (2):输入线圈与铁芯之间：3KV/min(不含其它电子元件) (3):输出线圈与铁芯之间：3KV/min(不含其它电子元件) 4、3温升测试：在周围环境温度为25℃，额定负载的情况下，用短路电阻法测得初、次 级绕组的温升≤125K。 4、4耐温等级：H级(180℃) 4、5变压器额定功率满足长期使用，1.1倍满足2小时、1.5倍满足30分钟使用。
|
