UPS不间断电源 EA990系列 150-600kVA

EA990系列 150-600kVA UPS产品的基本介绍

EA990系列是易事特推出的采用全数字化控制技术设计的三进三出高端UPS电源。单机最大可扩容到600kVA；整机布局设计打破传统塔式机器设计思维，完全采用先进的模块化设计理念，既保证了布局的紧凑性，又提高了系统的可靠性。此系列产品电气性能优异，软硬件保护功能完善，能适应不同的电网环境，可以为各种负载提供安全可靠的电源保障。EA990系列 UPS采用大屏幕触摸屏LCD设计及菜单式架构，通过LCD可以监控UPS的各种信息，使所有操作一目了然。

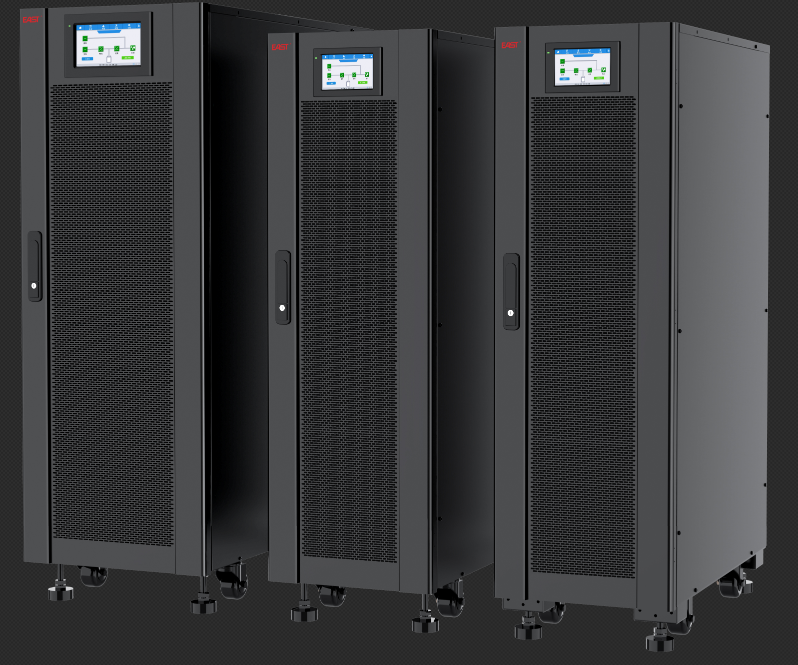

图 1

产品图片

功率范围：

150kVA - 600kVA

应用领域：

数据处理中心、计算机机房、电信、金融、证券、交通、税务、医疗、工业自动化

一、EA990系列 150-600kVA UPS产品的工作原理

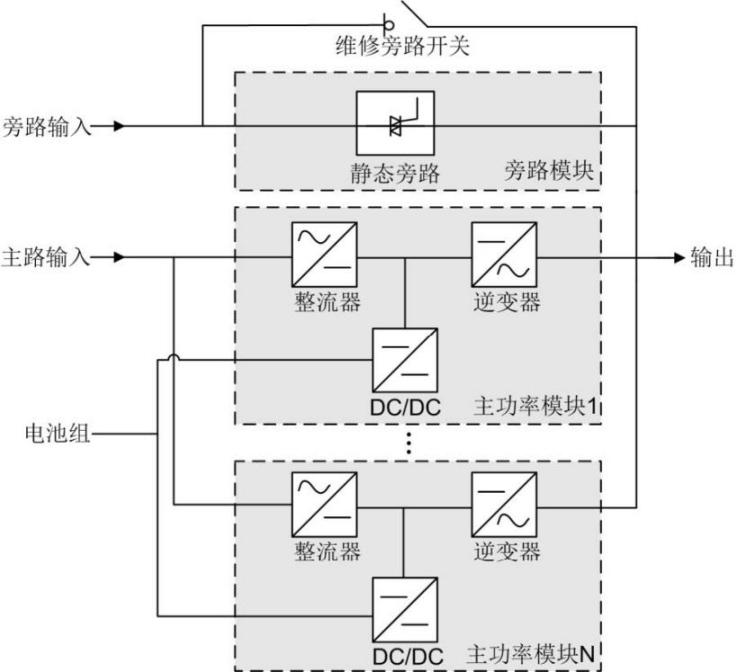

EA990系列属于在线式产品，采用智能化技术，易维护，易扩容。采用DSP（Digital Signal Processing ）智能控制，通过高频开关技术，将输入变换为纯净的、高质量的正弦波输出。其原理框图如图所示。

 原理框图

图 2

1.1主路模式

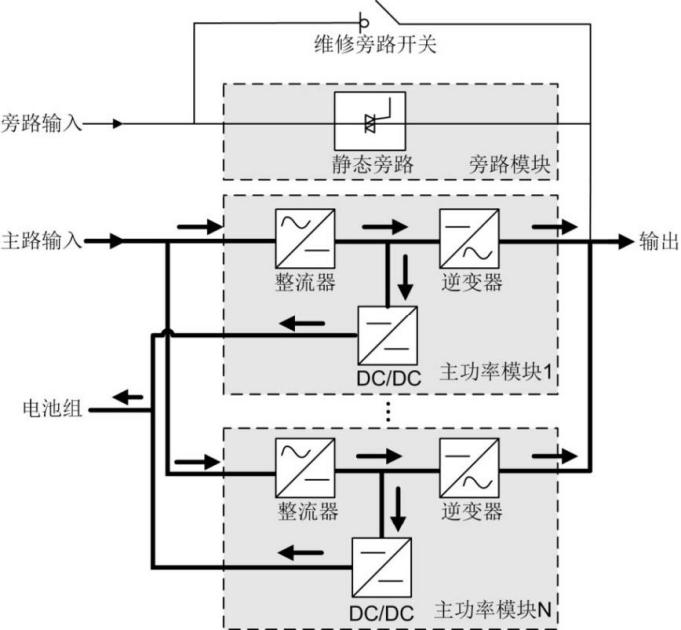

UPS 正常工作模式，AC 输入经过整流器整流，由AC 变换成DC，再经逆变器逆变，由DC 变换成AC 输出。经由两级变换以后，能得到精度和质量都较好的输出电压，可以防止输入谐波、毛刺、电压瞬变等干扰影响负载，工作原理如图所示。

主路模式原理框图

图 3

1.2旁路模式

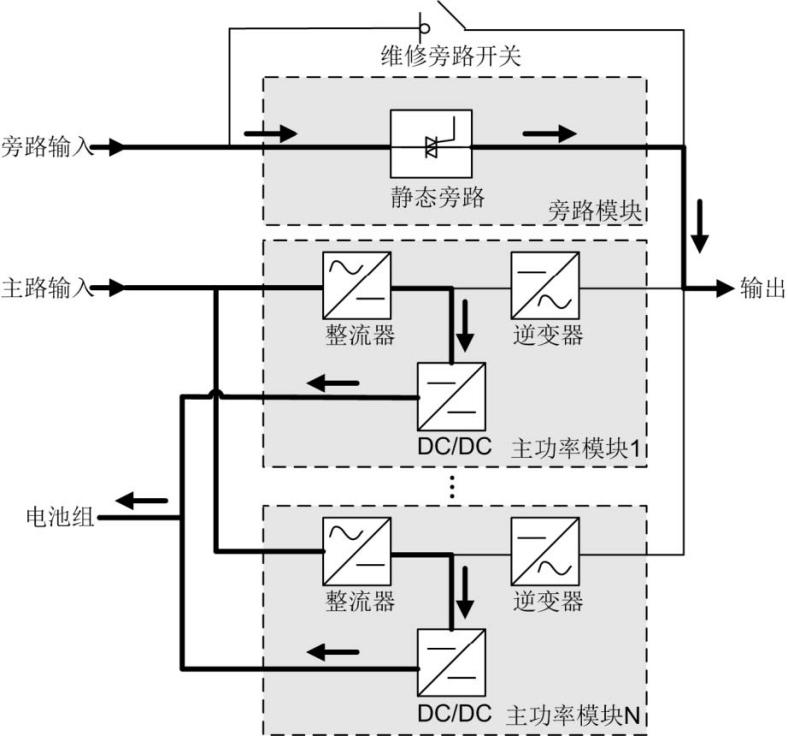

UPS 侦测到功率器件过温、过载或者其它会关闭逆变器的故障，会自动转到旁路。旁路电源会直接给负载提供能量，旁路模式下负载供电质量不受UPS 保护，容易受到停电、AC 电压波形或频率异常等异常状况的影响。旁路模式工作原理如图所示。

旁路模式原理框图

图 4

1.3电池模式

当整流器AC 输入发生异常时，UPS 转电池模式工作，此时功率器件从电池获取能量，经逆变器变换成AC 以后输出。电池模式工作原理如图所示。

电池模式原理框图

图 5

1.4维修旁路模式

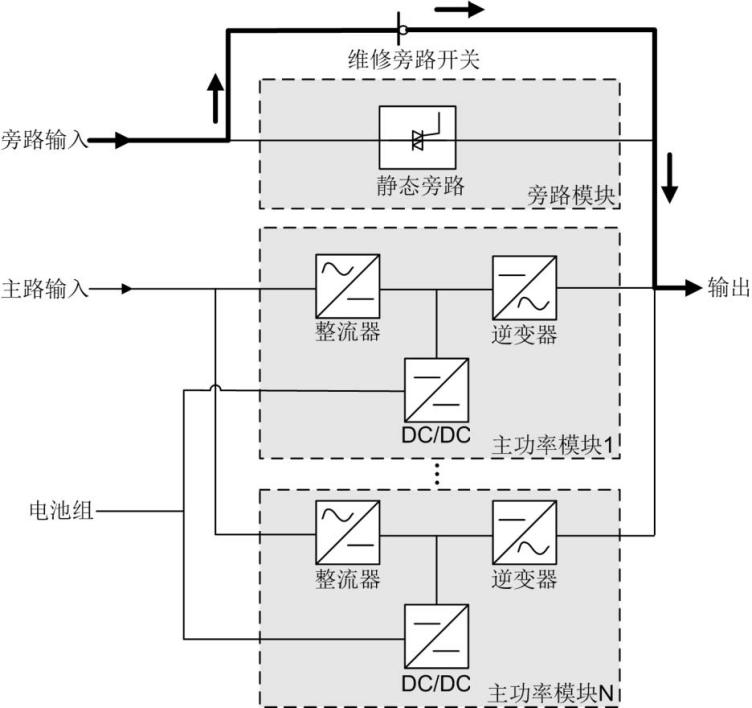

UPS 工作在维修旁路模式时，电流流经维修旁路线路，不再从主功率和旁路模块通过，此时可对机柜内部线路进行维护，维修旁路模式的工作原理如图所示。

 维修旁路模式原理框图

图 6

1.5 ECO 模式

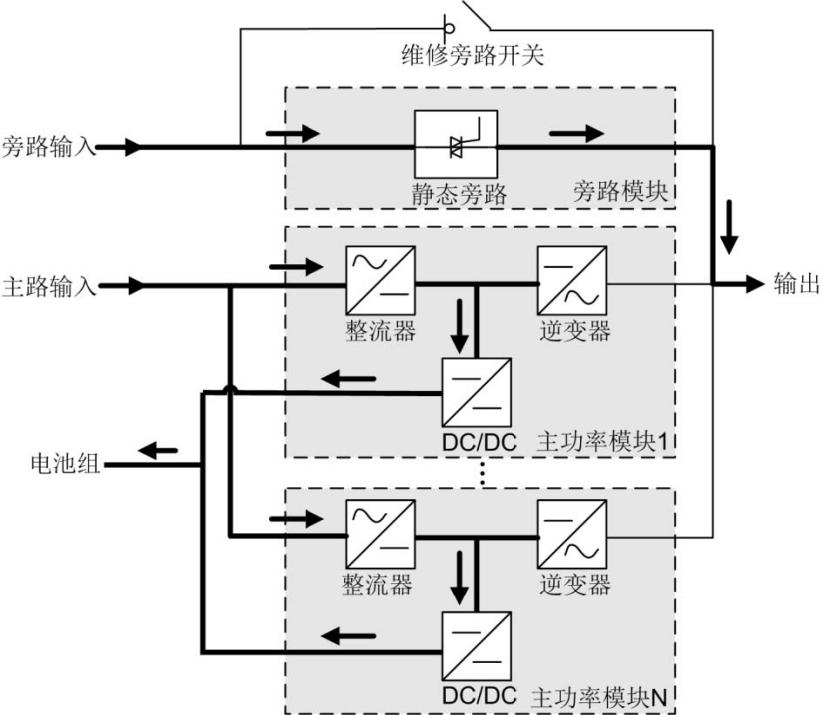

ECO（Energy Control Operation ）模式是UPS 省电运行模式，这种模式可通过LCD 或WEB 界面设置。在ECO 模式时，当旁路源电压处于ECO 电压范围内时，静态旁路开关导通，此时旁路供电，逆变器处于待机状态（需完成手动开机，确保逆变器处于待机状态，确保能量流图已经流到逆变器模块部分）。当旁路源电压不在ECO 电压范围内时，负载将由旁路转向逆变供电。无论是旁路还是逆变供电，整流器都将处于开启状态并通过充电器为电池充电。这种工作模式，可以获得更高的效率。ECO 模式的工作原理如图所示。

 ECO 模式原理框图

图 7

二、EA990系列 150-600kVA UPS产品的特点

2.1极高可用性设计

全面的智能化设计，关键部件均支持快速维护

传统大型UPS供电系统为了避免中途扩容所带来的断电风险，往往采用一步到位的建设模式。这不仅使建设初期的投资大大增加，而且导致供电系统长时间运行在低效率。

EA990 采用智能化设计，避免了传统UPS系统停机扩容的弊端，实现系统平滑升级扩容。机房供电系统建设实现按需扩容，有效减少客户初期投资与运营成本。

平均维护时间大幅缩短，有效提升可用性

可用性为系统开始一项任务时处于可工作或可使用状态的概率，一般与MTBF(平均故障间隔时间和)和MTTR( 平均无故障时间)相关，即MTBF越大，系统可用性越高，MTTR 越小，系统可用性越高。

可快速插拔设计大幅降低了系统的故障修复时间，有效改善了系统可用性。经过培训的工程师即可进行故障模块更换，使系统快速恢复正常。避免了传统U P S 停机、分析、修复的冗长过程，系统的修复时间可以缩短至10分钟以内。

2.2 96%超高运行效率

低负载下保持高效率，最常用负载率段即效率最高段

由于冗余配置(为保障供电可靠性UPS系统一般采用并机或双母线配置)与过度配置(系统规划可能考虑3-5年的扩容需求)等原因，传统数据中心中UPS系统长期运行在10%-40%的低负载率下，实际运行效率远远低于宣称效率，由UPS导致的电力损耗一般可达到整个数据中心电力损耗的6%-10% 。

EA990在低负载下保持高效率，保障客户UPS在20%-40%的低负载率段也可高效运行。40%负载率下可保持96%的高效率；20%负载率下可保持95%的高效率。

智能休眠设计，保障极低负载率时UPS系统高效运行

极低负载率（10%-15%）时，EA990可以通过启动智能休眠，使部分模块进入待机状态，提升系统负载率至最佳范围，从而改善运行效率。即使休眠之后，EA990系统仍会至少一个模块的冗余，并在系统负载增加时立即唤醒休眠模块，确保系统安全可靠。

ECO 模式效率可以达到99%以上，获取极致节能效果

在电网较好地区，可以通过启用ECO 功能，将运行效率提升至98%以上，节约能耗开支。ECO 模式下，负载默认由旁路供电（旁路输入许可范围可设置），同时逆变处于待机状态。当市电异常时，EA990可快速切回逆变模式，保障负载供电质量。

2.3优异的易用性

占地面积小，工程界面友好：

 单柜功率密度最高可达600kVA ，节约占地面积50% 完全前维护设计，操作简便

智能电池管理，有效延长电池寿命：智能均浮充转换与温度补偿可使能电池休眠，避免长期浮充缩短电池寿命电池健康度自动检测，在失效前可发出预警电池节数30-46节可调，易于维护

低谐波及高功率因数，有效降低配电系统投资：THDi<3% & PF>0.99减少对电网的谐波污染软启动技术可提升油机配比至1:1.1

2.4完善的可靠性保障

完善的冗余设计

 能源控制单元、通讯总线等均采用冗余设计风扇采用容错设计，单个风扇故障仍可带载50%，两个风扇故障可带载30%

优异的电网适应性

 宽电压输入范围：138-485Vac，305V-485V 可支持满载，138-305V 线性降额至40%负载6kV/5kA的防雷设计，有效降低雷击失效率

优异的环境适应性

 40℃可满载工作，充电容量等也不降额三防漆加强涂覆，适应粉尘、盐雾等恶劣环境

三、EA990系列 150-600kVA UPS产品的技术参数
